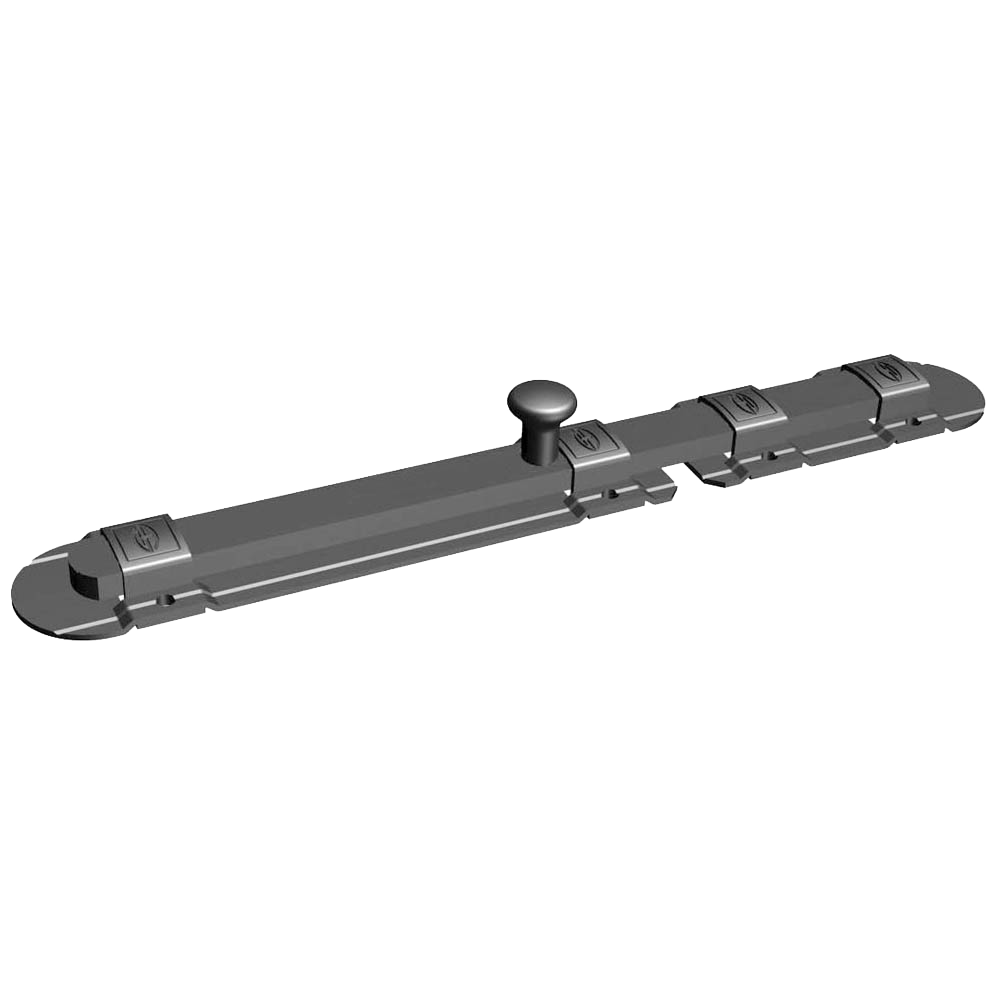

SERIE 510 Catenaccio trasversale

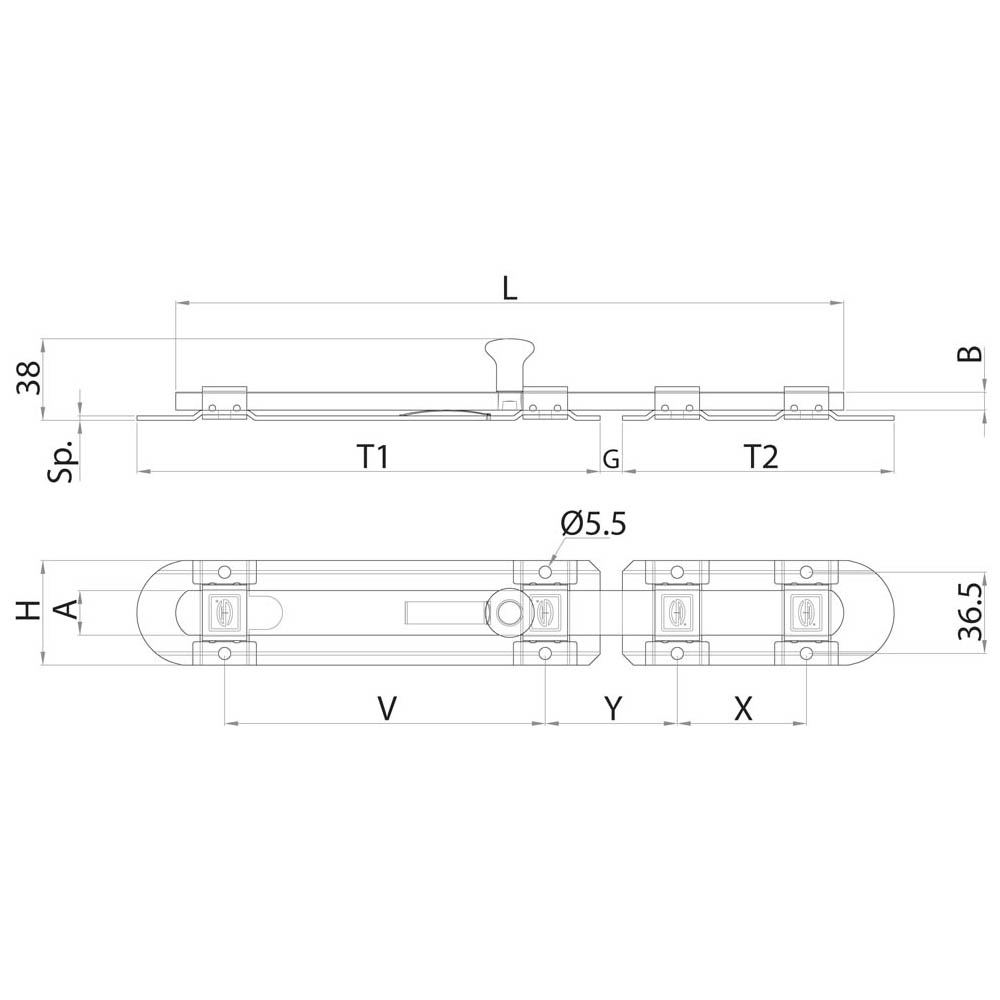

DISEGNO TECNICO

Articolo Codice L HxSp B A T1 T2 G nº;T1 nº;T2 V Y X Pcks Listino B2B
0-510-05 A0104753  502 220 47 x 2 8 20 172* 106* 10 4 4 108 54 42 6 //
0-510-10 A0104755  502 300 47 x 2 8 20 208* 122* 10 4 4 144 60 58 6 //
0-510-15 A0104760  502 400 47 x 2 8 20 257* 172* 10 4 4 193 60 108 6 //
0-510-20 A0104765  502 500 47 x 2 8 20 307* 222* 10 4 4 243 60 158 6 //
Articolo Codice L HxSp B A T1 T2 G nº;T1 nº;T2 V Y X Pcks Listino B2B
4-510-05 A0104798  502 220 47 x 2 8 20 172* 106* 10 4 4 108 54 42 6 //
4-510-10 A0104800  502 300 47 x 2 8 20 208* 122* 10 4 4 144 60 58 6 //
4-510-15 A0104805  502 400 47 x 2 8 20 257* 172* 10 4 4 193 60 108 6 //
4-510-20 A0104810  502 500 47 x 2 8 20 307* 222* 10 4 4 243 60 158 6 //
Articolo Codice L HxSp B A T1 T2 G nº;T1 nº;T2 V Y X Pcks Listino B2B
5-510-05 A0104813  502 220 47 x 2 8 20 172* 106* 10 4 4 108 54 42 6 //
5-510-10 A0104815  502 300 47 x 2 8 20 208* 122* 10 4 4 144 60 58 6 //
5-510-15 A0104820  502 400 47 x 2 8 20 257* 172* 10 4 4 193 60 108 6 //
5-510-20 A0104825  502 500 47 x 2 8 20 307* 222* 10 4 4 243 60 158 6 //

Materiale:

Finitura:

A richiesta:


Categoria Commerciale: P0

*Su serie 0 per quota “T1” e “T2” aggiungere + 50 mm
Y= misure consigliate

-Spessori Serie 592/593 applicabili su modello [ ]-510-10

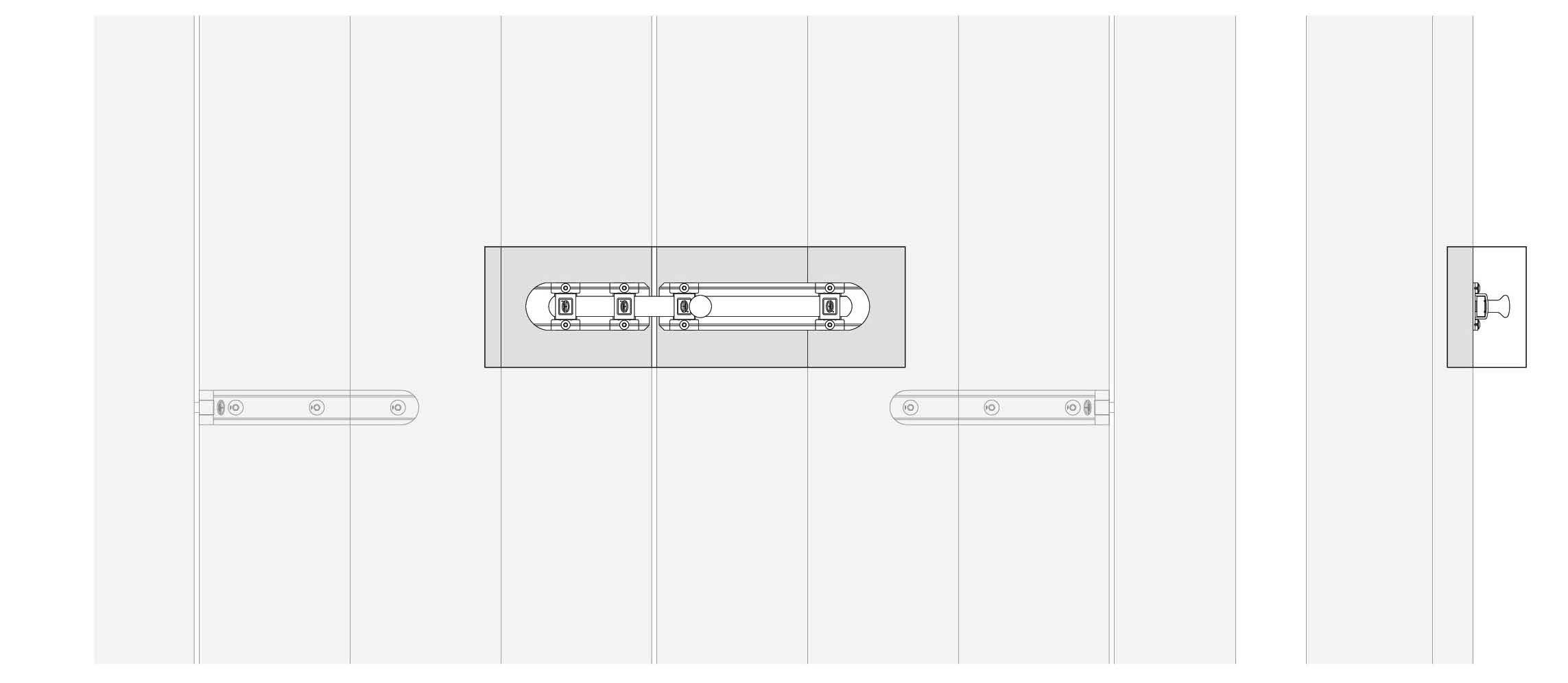

APPLICATIVO
