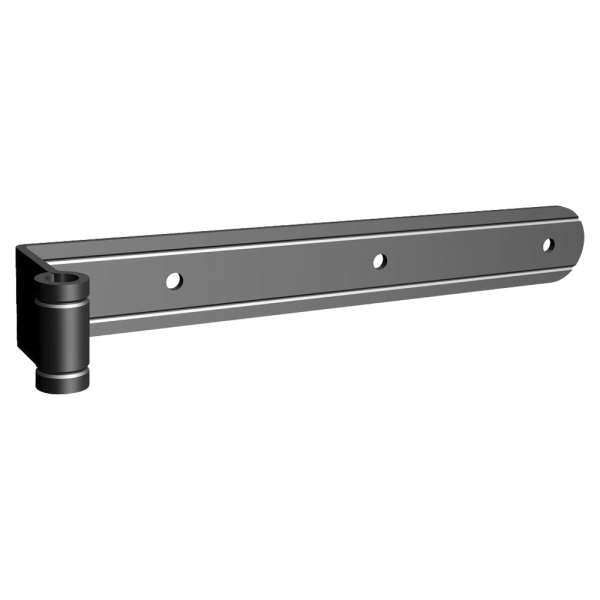

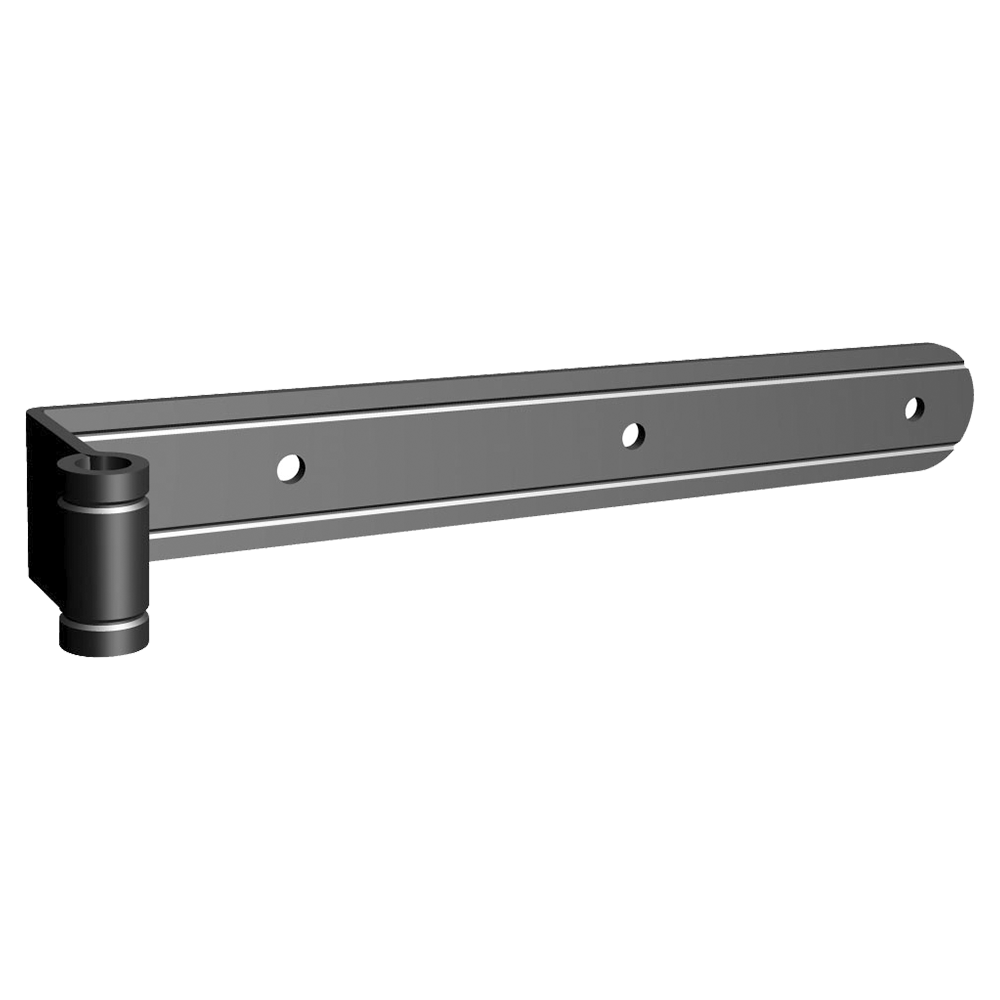

SERIE 140 Bandella zancata occhio centrale

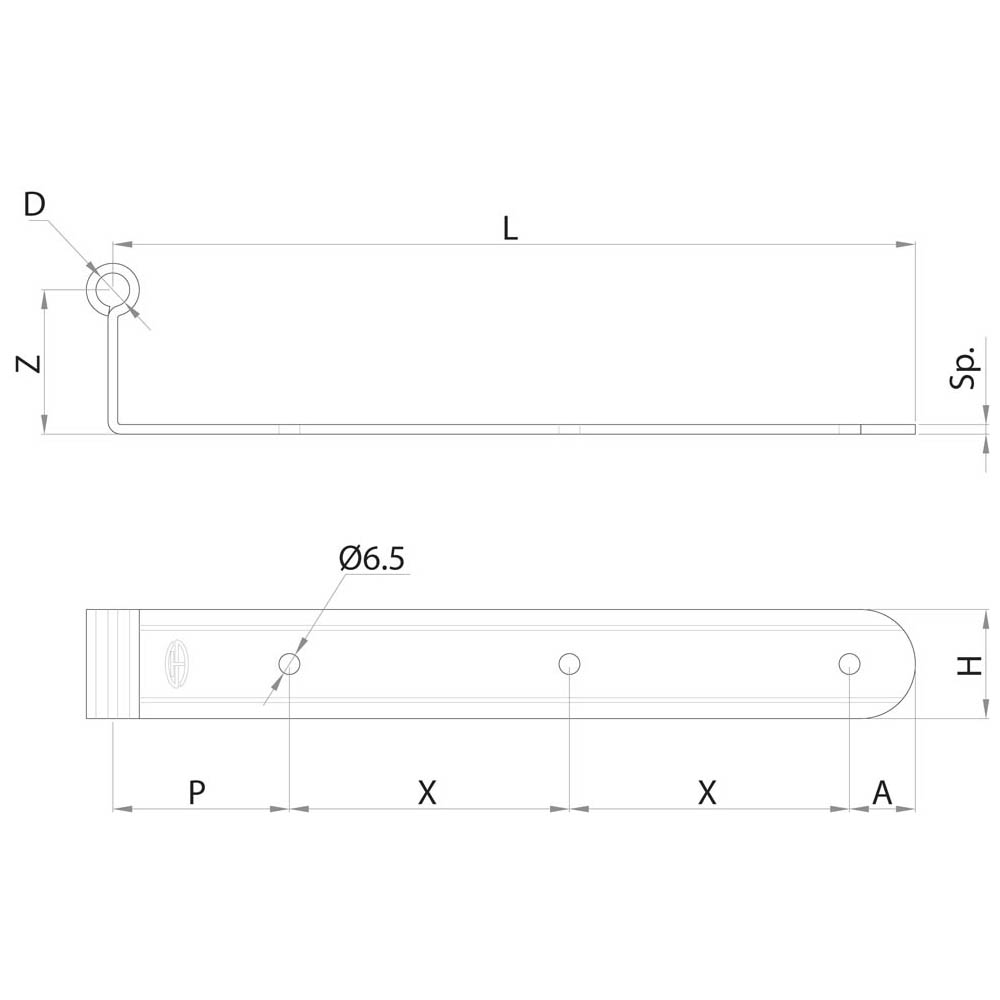

DISEGNO TECNICO

Articolo Codice L HxSp D Z nº P X A Pcks Listino B2B
0-140-05 B140F001A502 250 34 x 3 Ø10 35 3 55 87 20 24 //
0-140-10 B140F002A502 250 34 x 3 Ø10 45 3 55 87 20 24 //
0-140-15 B140F003A502 300 34 x 3 Ø10 35 3 55 112 20 24 //
0-140-20 B140F004A502 300 34 x 3 Ø10 45 3 55 112 20 24 //
0-140-21 B140F005A502 350 34 x 3 Ø10 35 4 55 92 20 24 //
0-140-22 B140F006A502 350 34 x 3 Ø10 45 4 55 92 20 24 //
0-140-25 B140H002A502 250 40 x 4 Ø12 35 3 50,5 87 26 24 //
0-140-30 B140H004A502 250 40 x 4 Ø12 45 3 50,5 87 26 24 //
0-140-35 B140H005A502 250 40 x 4 Ø12 60 3 50,5 87 26 24 //
0-140-40 B140H006A502 300 40 x 4 Ø12 35 3 50,5 112 26 24 //
0-140-45 B140H007A502 300 40 x 4 Ø12 45 3 50,5 112 26 24 //
0-140-50 B140H008A502 300 40 x 4 Ø12 60 3 50,5 112 26 24 //
0-140-55 B140H009A502 350 40 x 4 Ø12 35 4 50,5 91 26 12 //
0-140-60 B140H003A502 350 40 x 4 Ø12 45 4 50,5 91 26 12 //
0-140-65 B140H010A502 350 40 x 4 Ø12 60 4 50,5 91 26 12 //
0-140-70 B140H011A502 400 40 x 4 Ø12 35 4 50,5 108 26 12 //
0-140-75 B140H012A502 400 40 x 4 Ø12 45 4 50,5 108 26 12 //
0-140-80 B140H013A502 400 40 x 4 Ø12 60 4 50,5 108 26 12 //
0-140-85 B140H014A502 450 40 x 4 Ø12 35 4 50,5 125 26 12 //
0-140-90 B140H015A502 450 40 x 4 Ø12 45 4 50,5 125 26 12 //
0-140-95 B140H016A502 450 40 x 4 Ø12 60 4 50,5 125 26 12 //
0-140-96 B140H017A502 500 40 x 4 Ø12 35 5 50,5 106 26 12 //
0-140-97 B140H018A502 500 40 x 4 Ø12 45 5 50,5 106 26 12 //
0-140-98 B140H001A502 500 40 x 4 Ø12 60 5 50,5 106 26 12 //
Articolo Codice L HxSp D Z nº P X A Pcks Listino B2B
4-140-05 B140F001E502 250 34 x 3 Ø10 35 3 55 87 20 24 //
4-140-10 B140F002E502 250 34 x 3 Ø10 45 3 55 87 20 24 //
4-140-15 B140F003E502 300 34 x 3 Ø10 35 3 55 112 20 24 //
4-140-20 B140F004E502 300 34 x 3 Ø10 45 3 55 112 20 24 //
4-140-21 B140F005E502 350 34 x 3 Ø10 35 4 55 92 20 24 //
4-140-22 B140F006E502 350 34 x 3 Ø10 45 4 55 92 20 24 //
4-140-25 B140H002E502 250 40 x 4 Ø12 35 3 50,5 87 26 24 //
4-140-30 B140H004E502 250 40 x 4 Ø12 45 3 50,5 87 26 24 //
4-140-35 B140H005E502 250 40 x 4 Ø12 60 3 50,5 87 26 24 //
4-140-40 B140H006E502 300 40 x 4 Ø12 35 3 50,5 112 26 24 //
4-140-45 B140H007E502 300 40 x 4 Ø12 45 3 50,5 112 26 24 //
4-140-50 B140H008E502 300 40 x 4 Ø12 60 3 50,5 112 26 24 //
4-140-55 B140H009E502 350 40 x 4 Ø12 35 4 50,5 91 26 12 //
4-140-60 B140H003E502 350 40 x 4 Ø12 45 4 50,5 91 26 12 //
4-140-65 B140H010E502 350 40 x 4 Ø12 60 4 50,5 91 26 12 //
4-140-70 B140H011E502 400 40 x 4 Ø12 35 4 50,5 108 26 12 //
4-140-75 B140H012E502 400 40 x 4 Ø12 45 4 50,5 108 26 12 //
4-140-80 B140H013E502 400 40 x 4 Ø12 60 4 50,5 108 26 12 //
4-140-85 B140H014E502 450 40 x 4 Ø12 35 4 50,5 125 26 12 //
4-140-90 B140H015E502 450 40 x 4 Ø12 45 4 50,5 125 26 12 //
4-140-95 B140H016E502 450 40 x 4 Ø12 60 4 50,5 125 26 12 //
4-140-96 B140H017E502 500 40 x 4 Ø12 35 5 50,5 106 26 12 //
4-140-97 B140H018E502 500 40 x 4 Ø12 45 5 50,5 106 26 12 //
4-140-98 B140H001E502 500 40 x 4 Ø12 60 5 50,5 106 26 12 //
Articolo Codice L HxSp D Z nº P X A Pcks Listino B2B
5-140-05 B140F001F502 250 34 x 3 Ø10 35 3 55 87 20 24 //
5-140-10 B140F002F502 250 34 x 3 Ø10 45 3 55 87 20 24 //
5-140-15 B140F003F502 300 34 x 3 Ø10 35 3 55 112 20 24 //
5-140-20 B140F004F502 300 34 x 3 Ø10 45 3 55 112 20 24 //
5-140-21 B140F005F502 350 34 x 3 Ø10 35 4 55 92 20 24 //
5-140-22 B140F006F502 350 34 x 3 Ø10 45 4 55 92 20 24 //
5-140-25 B140H002F502 250 40 x 4 Ø12 35 3 50,5 87 26 24 //
5-140-30 B140H004F502 250 40 x 4 Ø12 45 3 50,5 87 26 24 //
5-140-35 B140H005F502 250 40 x 4 Ø12 60 3 50,5 87 26 24 //
5-140-40 B140H006F502 300 40 x 4 Ø12 35 3 50,5 112 26 24 //
5-140-45 B140H007F502 300 40 x 4 Ø12 45 3 50,5 112 26 24 //
5-140-50 B140H008F502 300 40 x 4 Ø12 60 3 50,5 112 26 24 //
5-140-55 B140H009F502 350 40 x 4 Ø12 35 4 50,5 91 26 12 //
5-140-60 B140H003F502 350 40 x 4 Ø12 45 4 50,5 91 26 12 //
5-140-65 B140H010F502 350 40 x 4 Ø12 60 4 50,5 91 26 12 //
5-140-70 B140H011F502 400 40 x 4 Ø12 35 4 50,5 108 26 12 //
5-140-75 B140H012F502 400 40 x 4 Ø12 45 4 50,5 108 26 12 //
5-140-80 B140H013F502 400 40 x 4 Ø12 60 4 50,5 108 26 12 //
5-140-85 B140H014F502 450 40 x 4 Ø12 35 4 50,5 125 26 12 //
5-140-90 B140H015F502 450 40 x 4 Ø12 45 4 50,5 125 26 12 //
5-140-95 B140H016F502 450 40 x 4 Ø12 60 4 50,5 125 26 12 //
5-140-96 B140H017F502 500 40 x 4 Ø12 35 5 50,5 106 26 12 //
5-140-97 B140H018F502 500 40 x 4 Ø12 45 5 50,5 106 26 12 //
5-140-98 B140H001F502 500 40 x 4 Ø12 60 5 50,5 106 26 12 //

Materiale:

Finitura:

A richiesta:

Categoria Commerciale: A0 (34x3) - C0 (40x4)

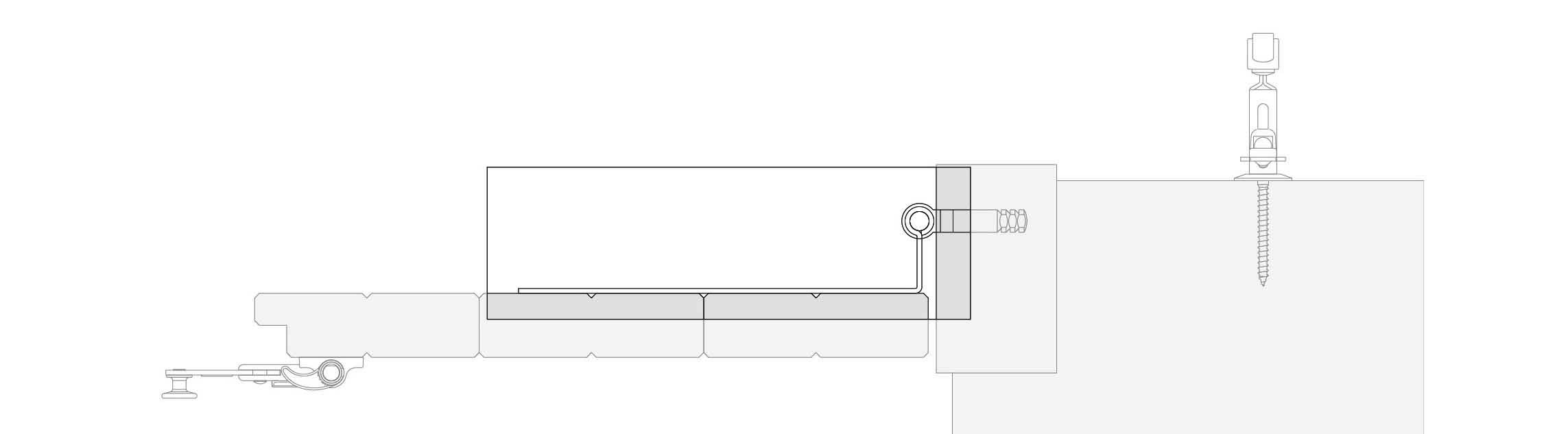

APPLICATIVO
