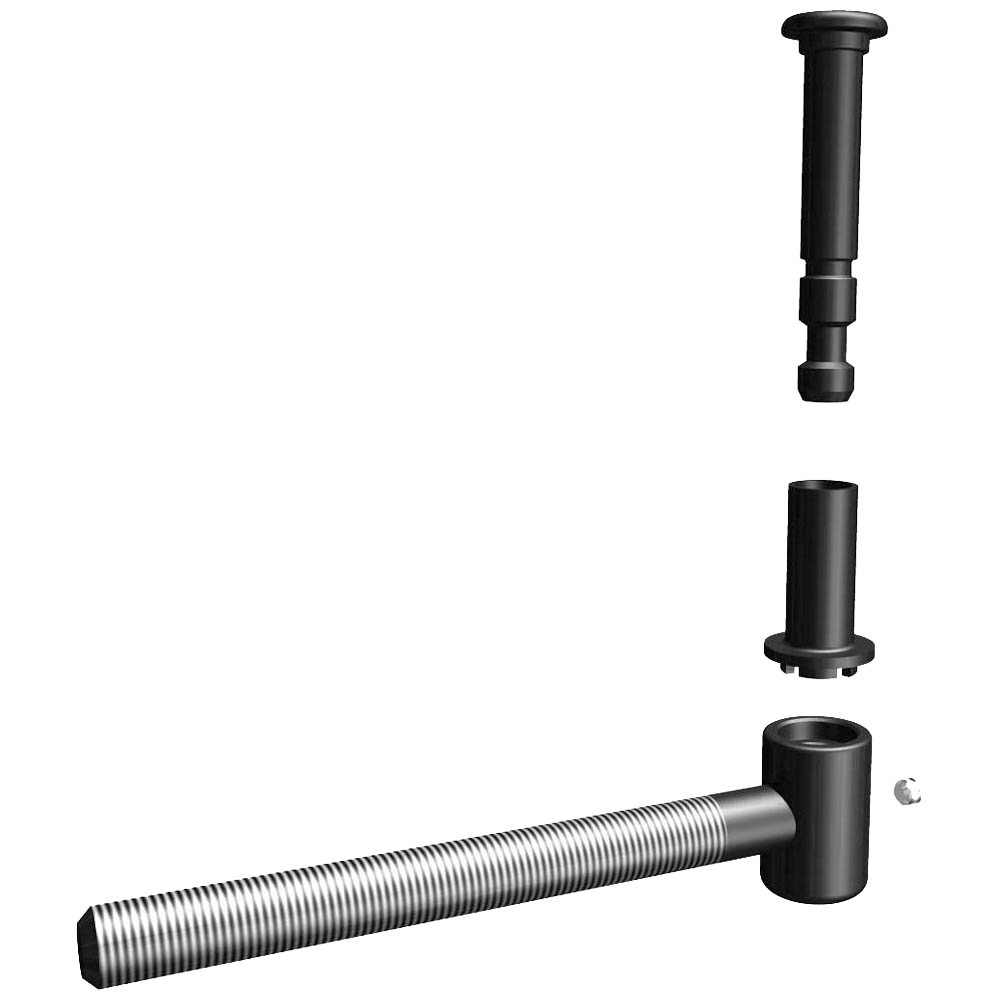

SERIE 784 Cardine ad avvitare antisfilamento perno c/grano

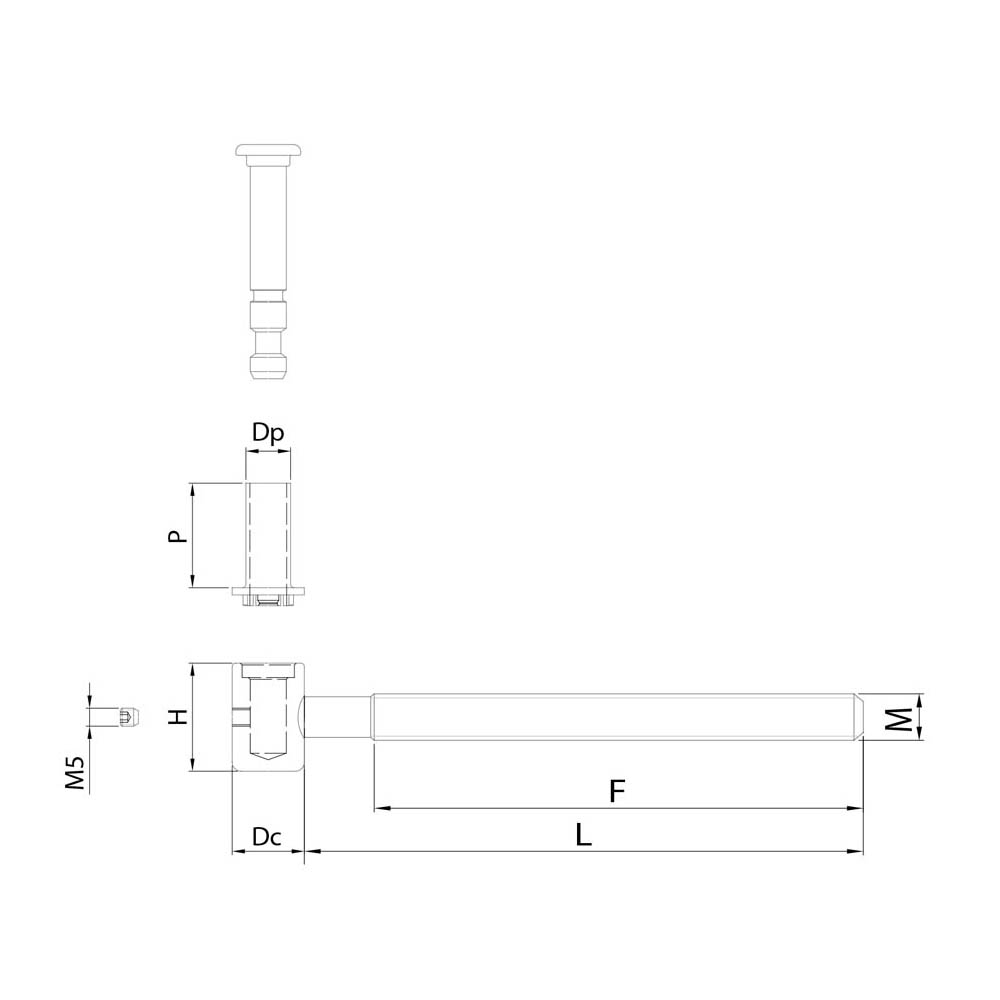

DISEGNO TECNICO

Articolo Codice MxL F Dp Dc H P Pcks Applicazione Listino B2B
7-784-15 A0136055  502 M12 x 90 90 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-16 B784L017P502 M12 x 90 90 Ø12 Ø20 30 29 50 Bandelle H=38/40
7-784-20 A0190650  502 M12 x 120 95 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-21 B784L016P502 M12 x 120 95 Ø12 Ø20 30 29 50 Bandelle H=38/40 //
7-784-25 A0136060  502 M12 x 150 105 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-26 B784L018P502 M12 x 150 105 Ø12 Ø20 30 29 50 Bandelle H=38/40
7-784-27 B784L007P502 M12 x 190 115 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-37 B784L019P502 M12 x 190 115 Ø12 Ø20 30 29 50 Bandelle H=38/40
7-784-28 B784L008P502 M12 x 240 115 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-38 B784L020P502 M12 x 240 115 Ø12 Ø20 30 29 50 Bandelle H=38/40
7-784-30 A0190651  502 M16 x 190 100 Ø12 Ø20 30 29 50 Bandelle H=34 //
7-784-35 A0190652  502 M16 x 240 125 Ø12 Ø20 30 29 50 Bandelle H=34 //

Finitura:

A richiesta:

Categoria Commerciale: L0

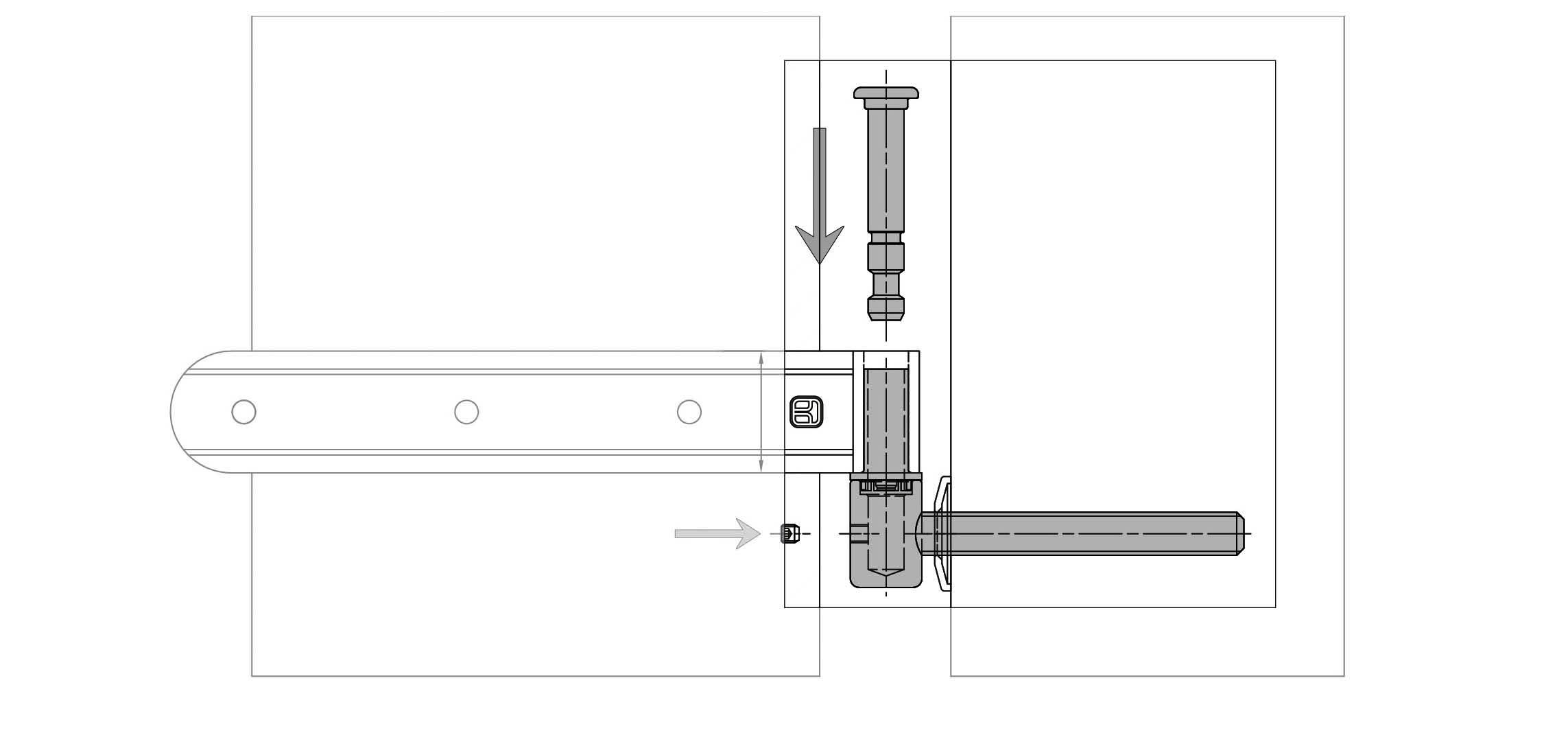

APPLICATIVO
